L’essentiel à retenir : le calcul de désenfumage selon l’IT 246 repose sur la distinction fondamentale entre Surface Géométrique (SGO) et Surface Utile (SUE), ajustée par le coefficient aéraulique. Cette précision garantit la conformité réglementaire et la sécurité. Rappelons qu’un local de moins de 1000 m² nécessite a minima une surface utile de 1/200e. Sécurisez vos locaux maintenant
Face aux exigences strictes de la sécurité incendie, savoir précisément calculer désenfumage selon l’instruction technique IT 246 constitue souvent une source d’inquiétude majeure pour les gestionnaires d’ERP. Cet article détaille méthodiquement les formules indispensables, de la définition de la surface géométrique à la surface utile d’exutoire (SUE), pour transformer cette obligation réglementaire en une procédure parfaitement maîtrisée. À travers des cas concrets et l’application rigoureuse des coefficients correcteurs, vous obtiendrez toutes les clés techniques nécessaires pour dimensionner vos installations en toute sérénité et assurer la conformité de vos locaux.
- Pour les locaux ≤ 1000 m² : SUE = surface au sol / 200 (règle du 1/200e)
- Pour les locaux > 1000 m² : découpage en cantons + calcul par taux alpha (α) selon l’IT 246
- La SGO (surface géométrique) ≠ la SUE : il faut appliquer le coefficient aéraulique Cv (SGO = SUE / Cv)
- Les amenées d’air doivent être au moins égales à la SGO des exutoires
Sommaire
- Les bases du calcul de désenfumage : comprendre les termes clés
- La méthode de calcul pas à pas selon la surface de votre local
- L’impact des coefficients correcteurs : le détail qui change tout
- Au-delà des ERP : spécificités et outils pour aller plus loin
- Ce qu’il faut retenir
- FAQ
Les bases du calcul de désenfumage : comprendre les termes clés
SUE vs SGO : ne confondez plus la surface utile et la surface géométrique

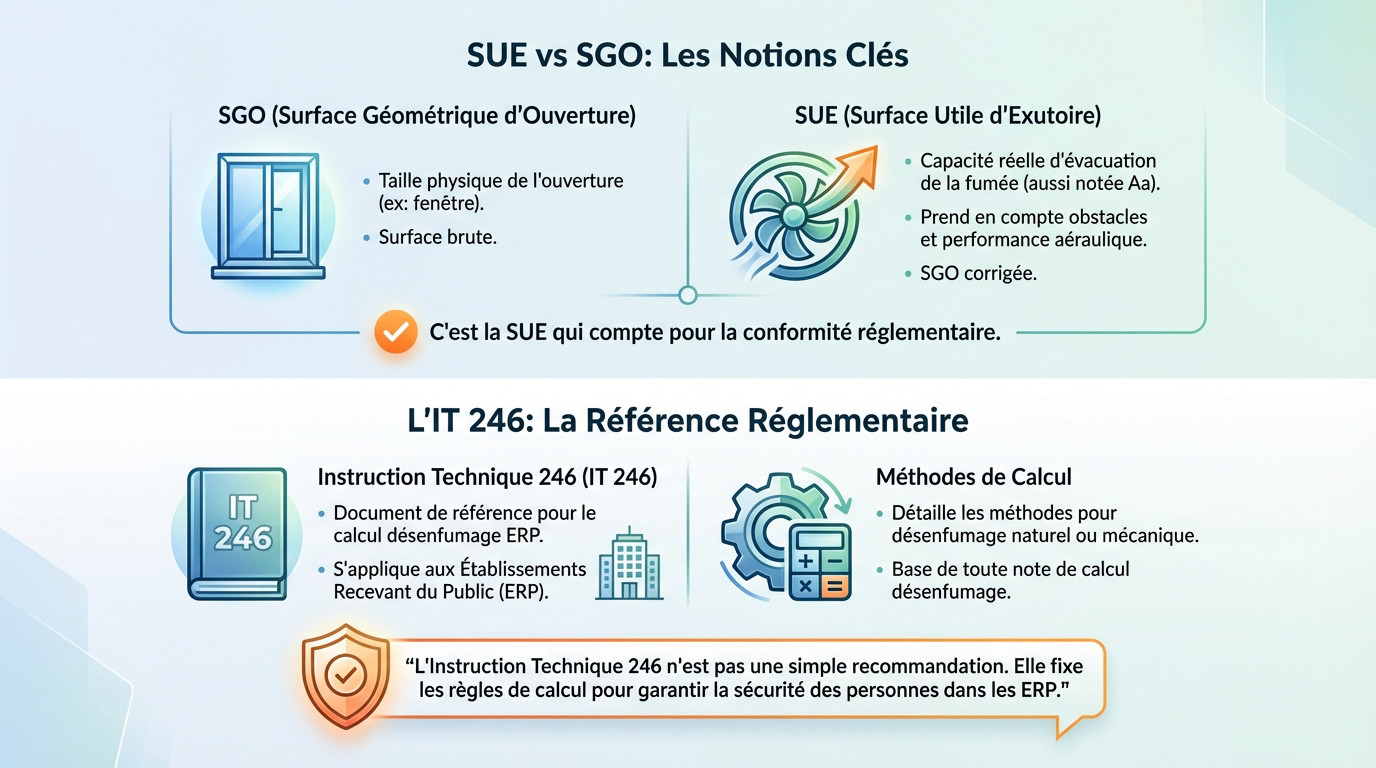

Le calcul de désenfumage s’articule autour de deux concepts distincts. La Surface Géométrique d’Ouverture (SGO), ou Av, matérialise simplement la taille physique de l’ouverture, comme une fenêtre. C’est la surface brute.
À l’inverse, la Surface Utile d’Exutoire (SUE), notée Aa, définit la capacité réelle d’évacuation de la fumée. Elle intègre les obstacles et la performance aéraulique de l’exutoire. La SUE est la SGO corrigée.
Retenez bien ceci : c’est la SUE qui compte pour valider la conformité réglementaire.
L’IT 246 : la référence pour le désenfumage des ERP
L’Instruction Technique 246 (IT 246) constitue le document de référence absolu pour le calcul désenfumage ERP. Elle s’applique rigoureusement aux Établissements Recevant du Public pour assurer la sécurité.
Cette instruction détaille les méthodes de calcul pour le désenfumage. Elle forme la base de toute note de calcul désenfumage. Les normes de sécurité incendie sont strictes sur ce point.
L’Instruction Technique 246 n’est pas une simple recommandation. Elle fixe les règles de calcul pour garantir la sécurité des personnes dans les ERP.
Avant de lancer vos calculs, demandez systématiquement au fabricant d’exutoires le certificat d’essai avec le coefficient Cv. Un exutoire avec un Cv de 0,3 nécessite presque 3 fois plus de surface géométrique qu’un exutoire à Cv de 0,8. Ce choix a un impact direct sur le coût de votre installation.
La méthode de calcul pas à pas selon la surface de votre local
Voyons concrètement comment appliquer ces règles techniques. Le calcul dépend directement de la taille du local concerné.

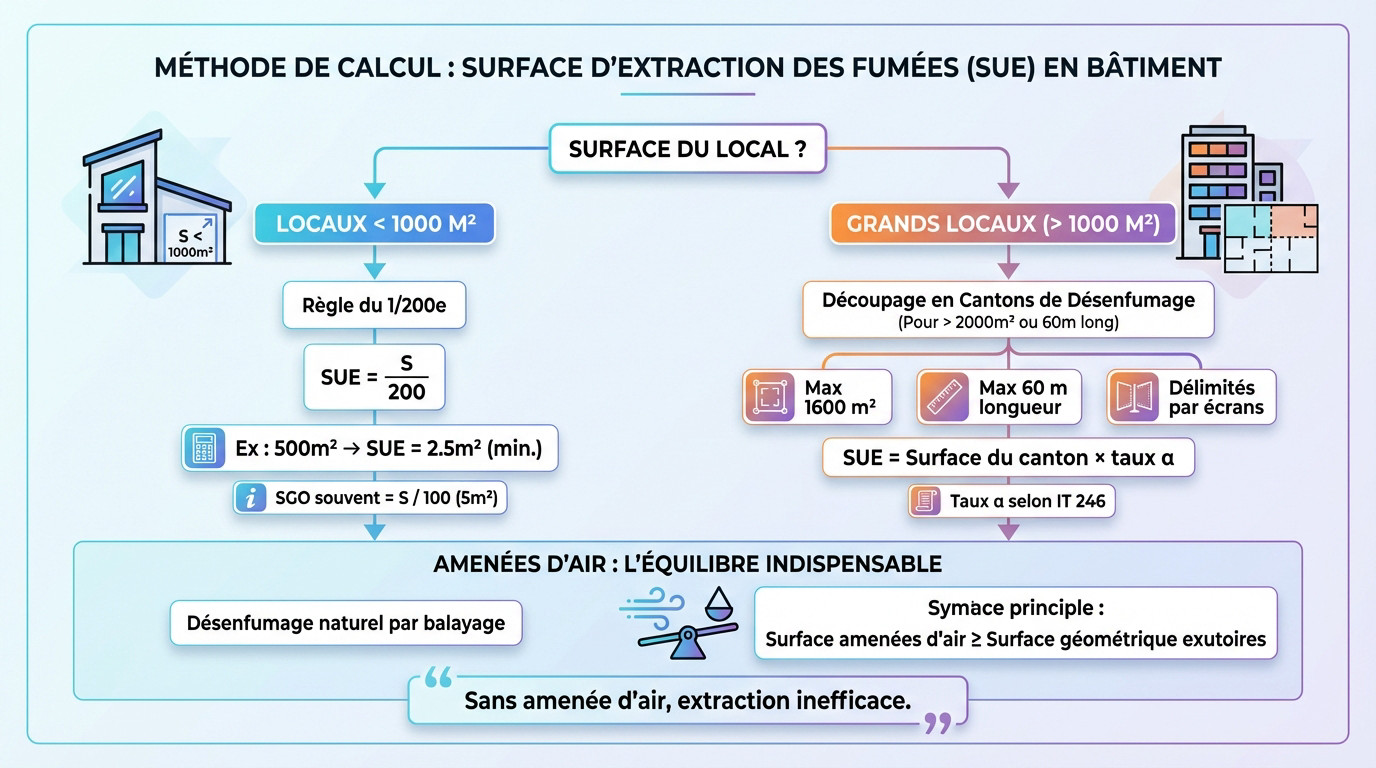

Cas simple : locaux de moins de 1000 m² et la règle du 1/200e
Pour les locaux publics (S ≤ 1000 m²), la méthode est directe. Appliquez simplement la formule de base : SUE = S / 200. C’est le minimum réglementaire pour calculer désenfumage efficacement.
Prenons un exemple : pour un local de 500 m², la SUE requise est de 500 / 200 = 2,5 m². La surface géométrique (SGO) exigée est souvent le double (1/100e), soit 5 m².
Pour les grands locaux (> 1000 m²) : le rôle des cantons et du taux alpha (α)
Ici, on raisonne en cantons de désenfumage. Les locaux de plus de 2000 m² ou 60 m de long doivent être découpés en zones plus petites.
- Un canton ne doit pas dépasser 1600 m².
- Sa longueur maximale est de 60 m.

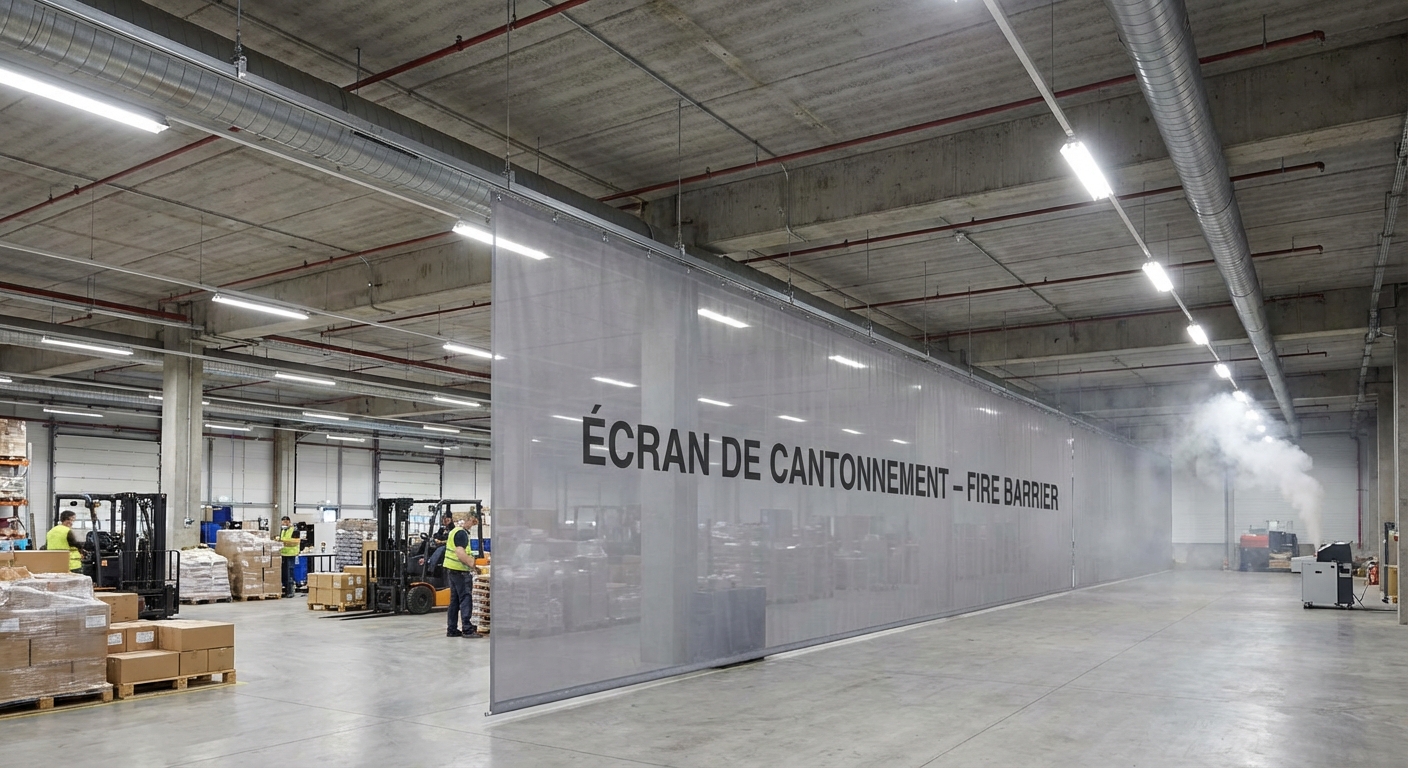

- Les cantons doivent être délimités par des écrans de cantonnement.
Le calcul se fait par canton via un “taux alpha” (α) défini dans l’IT 246 selon la classe du bâtiment. La formule devient : SUE = Surface du canton × taux α. Le respect de la règle des 4H vient ensuite déterminer l’espacement entre les exutoires.

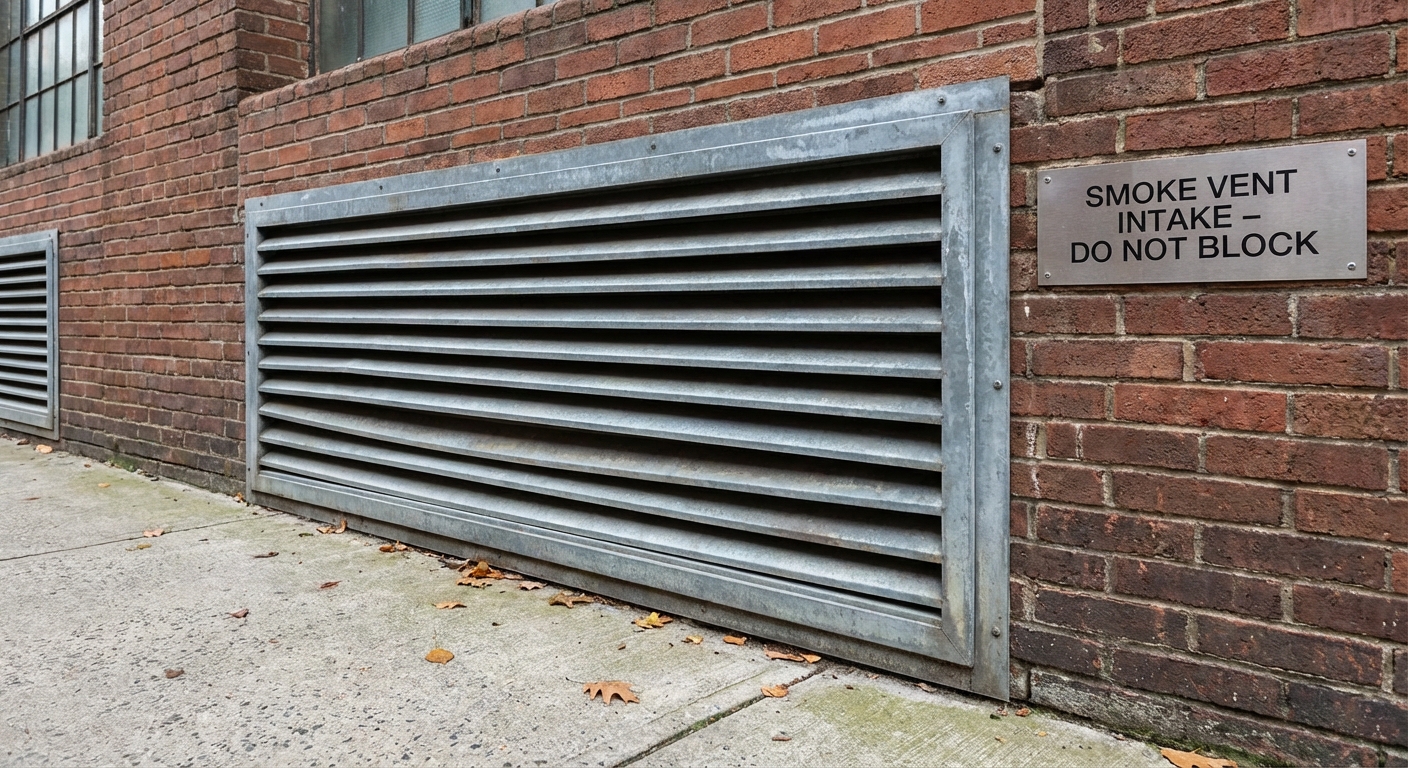

N’oubliez pas les amenées d’air : l’équilibre indispensable
L’évacuation est inutile sans entrée d’air frais : c’est le principe du désenfumage naturel par balayage. Les amenées d’air sont donc aussi importantes que les exutoires.
La règle est stricte : la surface libre des amenées d’air doit être au moins équivalente à la surface géométrique des exutoires. C’est impératif pour la réussite du système.
Sans une amenée d’air bien dimensionnée, même le meilleur système d’extraction est inefficace. C’est un principe de vases communicants : on ne peut évacuer sans faire entrer.
Ne confondez jamais SGO et SUE dans vos notes de calcul. Commander des exutoires en se basant sur la SUE (au lieu de la SGO) revient à sous-dimensionner votre installation. Avec un coefficient Cv de 0,5, il faut installer le double de surface géométrique par rapport à la surface utile requise.
L’impact des coefficients correcteurs : le détail qui change tout
Les formules de base donnent une première estimation, mais la réalité du terrain est plus nuancée. C’est là que les coefficients correcteurs entrent en jeu.
Le coefficient aéraulique (Cv) : la performance réelle de vos exutoires
Le coefficient aéraulique (Cv) mesure l’efficacité réelle d’un exutoire pour évacuer la fumée. Ce n’est pas une donnée théorique abstraite. Le fabricant du dispositif (DENFC) fournit ce chiffre précis. Il l’obtient après des tests rigoureux menés en laboratoire.
La formule clé lie tout cela : SUE = SGO × Cv. Un Cv faible, proche de 0, indique un exutoire peu performant. À l’inverse, un Cv proche de 1 signale une grande efficacité. Sans ce coefficient, calculer le désenfumage est impossible.
Exemple concret : application du calcul avec coefficient
Reprenons notre local de 500 m² qui nécessite une SUE de 2,5 m². Vous devez maintenant trouver la surface géométrique (SGO) à installer. Cela dépendra directement du matériel que vous choisissez.
| Hypothèse matériel | Coefficient Cv | Calcul de la SGO nécessaire (SGO = SUE / Cv) | Résultat |
|---|---|---|---|
| Exutoire A (performant) | 0.8 | 2,5 m² / 0.8 | Il faut installer 3,125 m² de SGO. |
| Exutoire B (standard) | 0.5 | 2,5 m² / 0.5 | Il faut installer 5,0 m² de SGO. |
| Exutoire C (peu performant) | 0.3 | 2,5 m² / 0.3 | Il faut installer 8,33 m² de SGO. |
Au-delà des ERP : spécificités et outils pour aller plus loin
Oubliez la règle générale du 1/200ème un instant. Pour les escaliers encloisonnés et les circulations horizontales, la logique change radicalement. On ne vise plus une surface globale, mais des valeurs forfaitaires strictes ou liées au flux.
C’est précis et non négociable. Voici les normes IT 246 pour éviter le refus de conformité :
- Escaliers encloisonnés : un exutoire de 1 m² en partie haute et une amenée d’air de 1 m² en partie basse. Consultez notre guide dédié sur le désenfumage obligatoire des escaliers en ERP.
- Circulations horizontales : surface libre de 10 dm² (0,1 m²) par unité de passage pour les évacuations et les amenées d’air.
Outils de calcul en ligne et l’importance de la vérification professionnelle
Des simulateurs comme BlueCalc existent pour dégrossir le travail. Utiles pour une première approche, certes. Mais attention : ces outils ne fournissent qu’une estimation. Ils ne remplacent jamais l’expertise humaine nécessaire pour calculer désenfumage avec précision. Ils aident, mais ne décident pas.
Ne jouez pas avec la sécurité. Une note de calcul de désenfumage est un document technique engageant votre responsabilité. Elle doit impérativement être validée par un bureau de contrôle. C’est votre seule garantie réelle. La maintenance régulière, incluant la maintenance du système de détection incendie, est tout aussi importante.
Le calcul de désenfumage selon l’IT 246 est un exercice de précision vital pour la sécurité. De la surface utile aux coefficients correcteurs, chaque paramètre influence l’efficacité du système. Si ces formules vous guident, la validation par un professionnel qualifié reste impérative. Ne négligez jamais cette étape : la conformité de votre établissement en dépend.
- Locaux ≤ 1000 m² : SUE = surface / 200. SGO = surface / 100 (minimum réglementaire)
- Locaux > 1000 m² : découper en cantons (≤ 1600 m²) et appliquer le taux alpha de l’IT 246
- SGO = SUE / Cv : toujours demander le coefficient aéraulique au fabricant
- Amenées d’air ≥ SGO des exutoires : sans air entrant, pas d’évacuation des fumées
- La note de calcul doit être validée par un bureau de contrôle agréé
FAQ
Comment calculer la surface de désenfumage selon l’IT 246 ?
Le calcul dépend de la taille du local. Pour un local ≤ 1000 m², appliquez la règle du 1/200e : SUE = surface / 200. Pour un local > 1000 m², découpez en cantons et appliquez le taux alpha (α) de l’IT 246 : SUE = surface du canton × α. Convertissez ensuite en SGO avec le coefficient Cv du fabricant : SGO = SUE / Cv.
Quelle est la différence entre IT 246 et IT 263 ?
L’IT 246 régit le désenfumage des locaux accessibles au public dans les ERP (grandes salles, entrepôts, commerces). L’IT 263 concerne spécifiquement la construction et le désenfumage des parcs de stationnement couverts. Les méthodes de calcul diffèrent : l’IT 263 utilise des débits d’extraction en m³/h par véhicule.
Qu’est-ce que le coefficient aéraulique Cv d’un exutoire ?
Le coefficient aéraulique Cv mesure l’efficacité réelle d’un exutoire pour évacuer les fumées. Il est compris entre 0 et 1. Un Cv de 0,8 signifie que 80% de la surface géométrique contribue réellement à l’évacuation. Ce coefficient est déterminé par des essais en laboratoire et figure sur le certificat du fabricant (norme EN 12101-2).
Comment calculer les amenées d’air pour le désenfumage naturel ?
La règle est simple : la surface libre des amenées d’air doit être au moins égale à la SGO des exutoires. Les amenées d’air doivent être situées en partie basse du local (sous la couche de fumée). Sans amenée d’air suffisante, le tirage thermique ne fonctionne pas et les exutoires sont inefficaces.
Quelle est la taille maximale d’un canton de désenfumage ?
Selon l’IT 246, un canton de désenfumage ne doit pas dépasser 1600 m² de surface ni 60 m de longueur. Les cantons sont délimités par des écrans de cantonnement qui empêchent la propagation latérale des fumées. Chaque canton dispose de son propre système d’évacuation autonome. Respecter la règle des 4H est ensuite obligatoire à l’intérieur de chaque canton.
Faut-il faire appel à un bureau de contrôle pour valider le calcul ?
Oui, la note de calcul de désenfumage est un document technique engageant votre responsabilité. Même si vous réalisez un premier dimensionnement, la validation par un bureau de contrôle agréé est indispensable. C’est une obligation réglementaire pour les ERP, et un audit de sécurité incendie permet de vérifier la conformité globale de vos installations.
