La norme NF S61-970 constitue le texte de référence pour l’installation des systèmes de détection incendie (SDI) en France. Elle fixe les règles de conception, d’implantation et de câblage des détecteurs automatiques dans les bâtiments soumis à une obligation réglementaire. Comprendre ses exigences est indispensable pour tout exploitant ou bureau d’études chargé de mettre en conformité un établissement.
Chez Alise SSI, nous accompagnons les gestionnaires d’ERP, d’IGH et de sites industriels dans l’application concrète de cette norme. Cet article détaille son champ d’application, ses principales prescriptions techniques et son articulation avec les normes européennes.
Objet et portée de la norme NF S61-970
La norme NF S61-970 définit les règles d’installation des systèmes de détection incendie. Elle couvre l’ensemble de la chaîne, depuis le choix des détecteurs jusqu’au raccordement à l’équipement de contrôle et de signalisation (ECS). Son objectif principal est de garantir une détection fiable et rapide de tout départ de feu, quel que soit le type de local protégé.
Ce texte s’applique aux installations neuves comme aux rénovations. Il précise les conditions dans lesquelles chaque type de détecteur (optique de fumée, thermique, flamme, linéaire ou par aspiration) doit être utilisé. La norme NF S61-970 pour la détection incendie impose également des prescriptions sur le câblage, la surveillance des lignes et les alimentations électriques de secours.
Elle concerne tous les bâtiments où un SDI est requis par la réglementation ou prescrit par l’assureur :
- Établissements recevant du public (ERP) de 1re à 5e catégorie
- Immeubles de grande hauteur (IGH)
- Bâtiments d’habitation collectifs soumis à l’arrêté du 31 janvier 1986
- Sites industriels classés ICPE
- Entrepôts soumis à la rubrique 1510

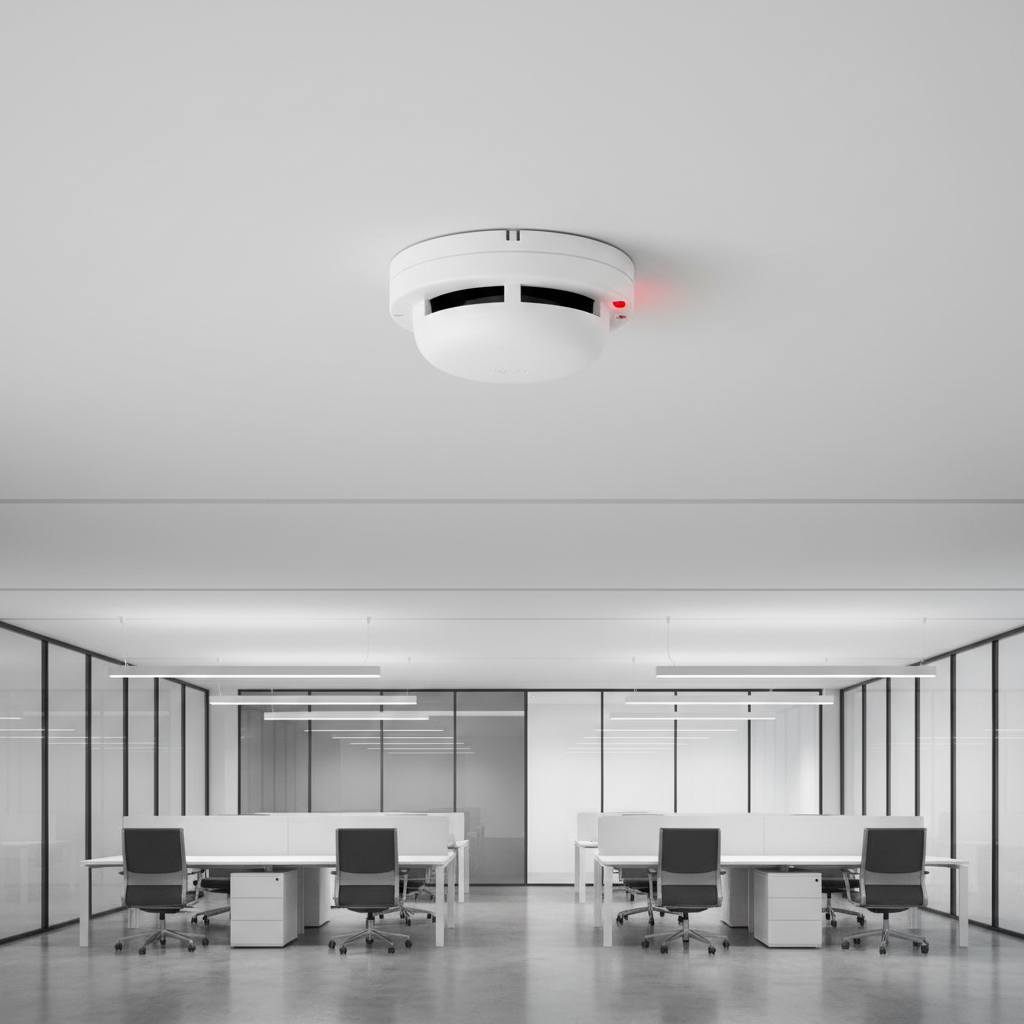

Implantation des détecteurs : règles de positionnement
La norme NF S61-970 fixe des règles précises pour le positionnement des détecteurs dans chaque zone surveillée. Le principe fondamental est que chaque local ou compartiment doit être couvert sans angle mort. Les détecteurs ponctuels de fumée doivent être installés au plafond, à une distance minimale de 50 cm de toute paroi verticale.
Les surfaces maximales de surveillance dépendent du type de détecteur et de la hauteur sous plafond :
- Détecteur optique de fumée : 60 m² en zone courante, réduit à 40 m² si la hauteur dépasse 8 mètres
- Détecteur thermique : 30 m² en zone standard, adapté aux locaux avec présence normale de fumée (cuisines, parkings)
- Détecteur linéaire : portée jusqu’à 100 mètres, utilisé dans les grands volumes (atriums, entrepôts)
- Détection par aspiration : réseau de canalisations avec orifices calibrés, adapté aux environnements sensibles (salles informatiques, archives)
La distance entre deux détecteurs adjacents ne doit pas dépasser la valeur correspondant à la surface de surveillance. Dans un local de forme irrégulière, chaque recoin ou alcôve de plus de 4 m² nécessite son propre détecteur. Les faux-plafonds et faux-planchers accessibles doivent être équipés si leur hauteur dépasse 80 cm.
En bref
La norme NF S61-970 fixe les règles d’installation des systèmes de détection incendie en France : positionnement des détecteurs (60 m² max par détecteur optique), découpage en zones de 1 600 m² maximum, et câblage en catégorie CR1 résistant au feu.
Mise en conformite de votre detection incendie ?
Installation aux normes NF S61-970 et maintenance.

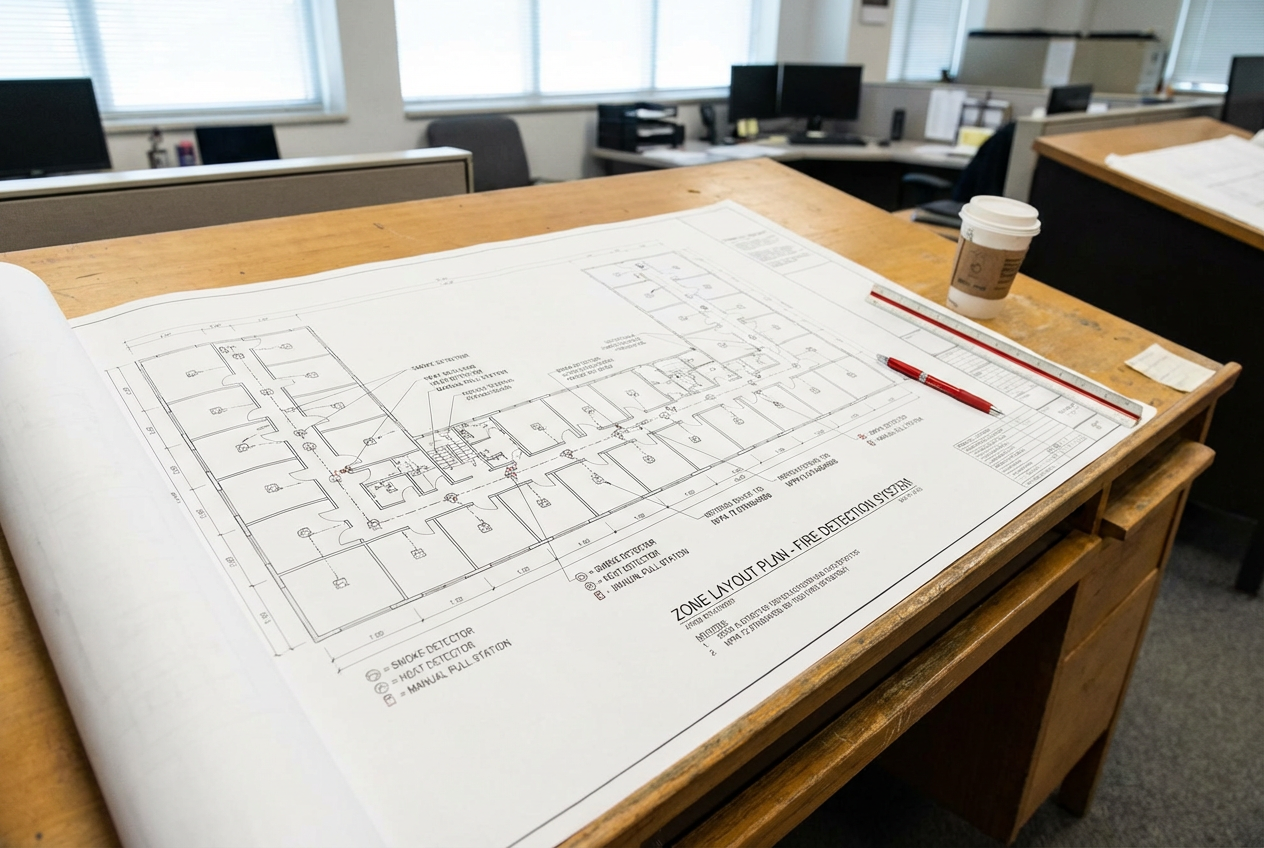

Découpage en zones de détection
La norme NF S61-970 impose un découpage logique de l’installation en zones de détection (ZD). Chaque zone correspond à un ensemble cohérent de détecteurs regroupés sur une même boucle ou adresse, permettant de localiser rapidement l’origine de l’alarme.
Les règles de découpage sont strictes :
- Une zone de détection ne doit pas dépasser 1 600 m²
- Elle ne doit couvrir qu’un seul niveau du bâtiment
- Les locaux à risques particuliers (chaufferie, local électrique, archives) constituent des zones indépendantes
- Les circulations horizontales et verticales forment des zones distinctes

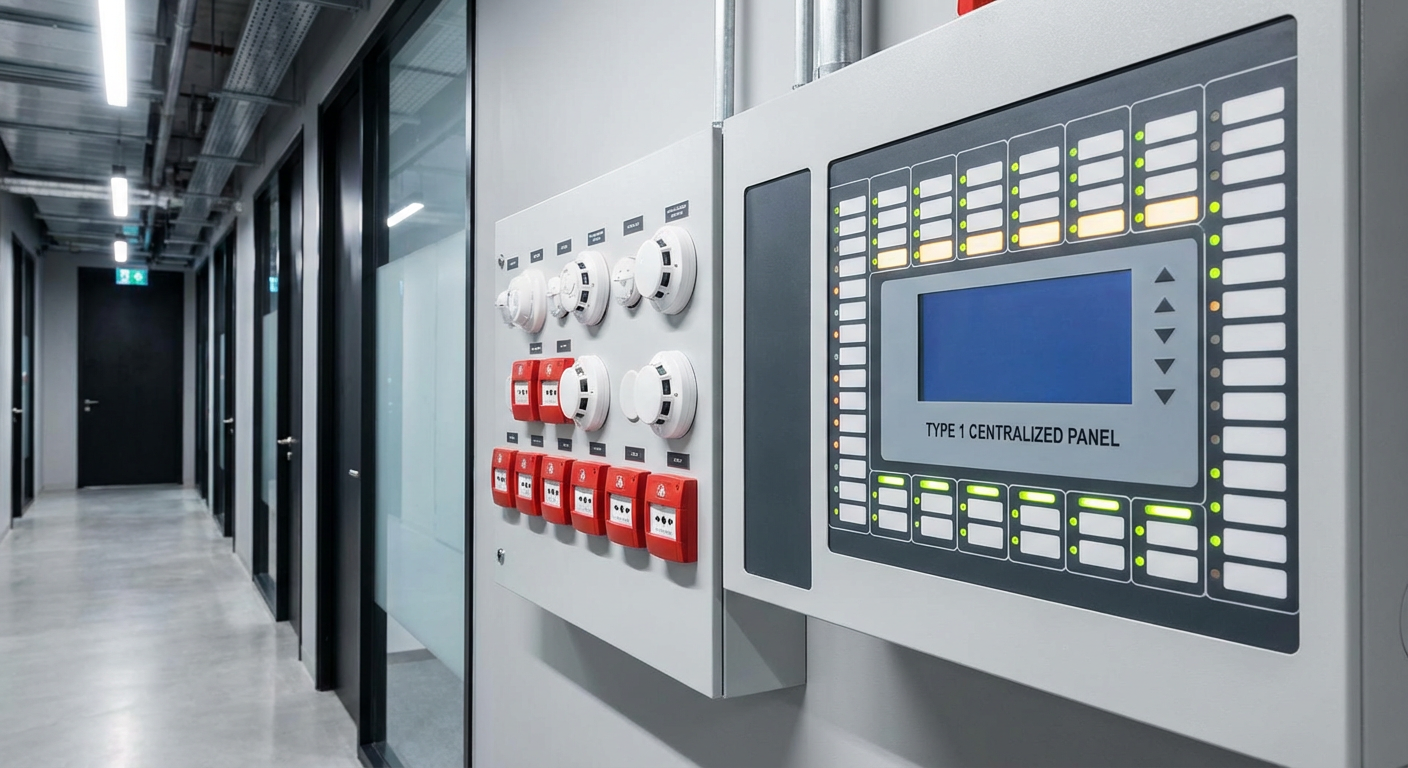

Ce découpage facilite l’intervention des équipes de sécurité. Lorsqu’une alarme se déclenche, le tableau ECS affiche la zone concernée. Plus le découpage est fin, plus la localisation est rapide. Dans les installations adressables, chaque détecteur possède sa propre adresse, ce qui offre une précision au local près.

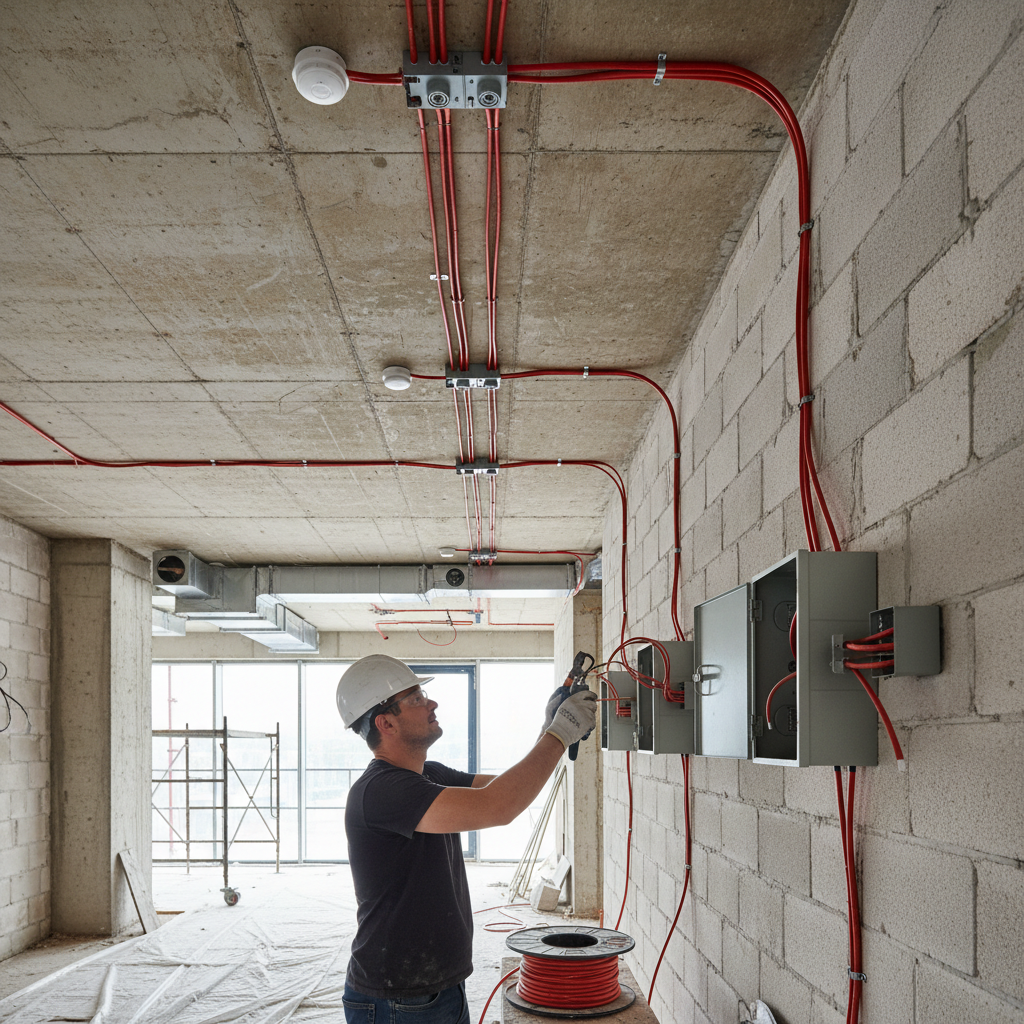

Boucles, câblage et alimentation électrique
Le câblage d’un système de détection incendie selon la norme NF S61-970 doit respecter des contraintes de sécurité renforcées. Les lignes de détection sont organisées en boucles rebouclées ou en dérivation surveillée, selon la technologie utilisée.
Les principales exigences de câblage sont les suivantes :
- Câbles résistants au feu : catégorie CR1 obligatoire pour les liaisons entre le tableau ECS et les détecteurs, conformément à la norme NF C 32-070
- Séparation des circuits : les câbles du SDI ne doivent pas cheminer dans les mêmes conduits que les câbles de puissance
- Surveillance de ligne : toute coupure ou court-circuit sur une boucle doit être signalée comme un défaut sur l’ECS
- Rebouclage : sur les systèmes adressables, la boucle rebouclée garantit le fonctionnement même en cas de coupure simple
L’alimentation électrique du SDI doit être autonome. La norme impose une source principale (réseau EDF) et une source de secours (batteries) capable de maintenir le système en veille pendant 12 heures minimum, suivies de 10 minutes en alarme générale. Le tableau ECS doit signaler toute anomalie d’alimentation.
Astuce de pro
Privilégiez les systèmes adressables avec boucles rebouclées : en cas de coupure simple du câble, tous les détecteurs restent opérationnels. Chaque détecteur possède sa propre adresse, ce qui permet une localisation au local près.

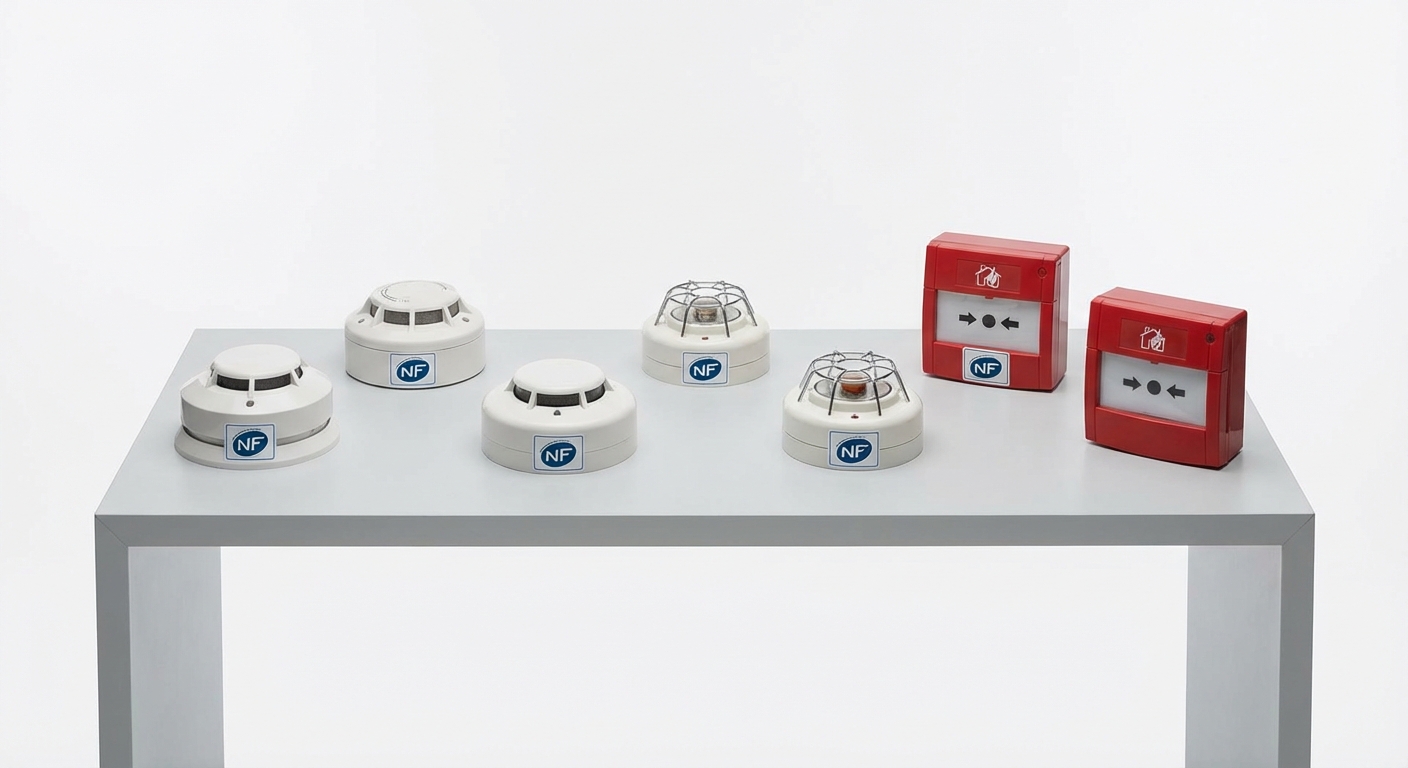

Articulation avec la norme NF EN 54
La norme NF S61-970 s’appuie sur la série européenne NF EN 54, qui définit les caractéristiques techniques des composants d’un système de sécurité incendie. Les deux normes sont complémentaires :
- NF EN 54-1 : architecture générale du système, définition des fonctions
- NF EN 54-2 : exigences pour l’équipement de contrôle et de signalisation (ECS)
- NF EN 54-5 et 54-7 : performances des détecteurs thermiques et optiques
- NF EN 54-11 : déclencheurs manuels
- NF EN 54-20 : détecteurs par aspiration
Concrètement, la norme NF EN 54 certifie les équipements individuels (chaque détecteur, chaque ECS doit porter le marquage CE selon cette norme). La norme NF S61-970 encadre la manière dont ces équipements certifiés sont installés, câblés et configurés dans un bâtiment donné. Un détecteur conforme NF EN 54-7 mais mal positionné ne respecte pas la NF S61-970.
Évolutions récentes et impact sur les installations existantes
La norme NF S61-970 a fait l’objet de plusieurs révisions depuis sa première publication. Les évolutions récentes portent notamment sur l’intégration des technologies de détection par aspiration, le renforcement des exigences de surveillance de ligne et la prise en compte des détecteurs multi-capteurs.
Pour les installations existantes, toute modification significative (extension, changement d’affectation d’un local, remplacement du tableau ECS) déclenche l’obligation de mise en conformité avec la version en vigueur de la norme. Les points les plus fréquemment relevés lors d’un audit de sécurité incendie sont :
- Détecteurs positionnés trop près des parois ou des bouches de ventilation
- Zones de détection dépassant les 1 600 m² autorisés
- Câblage non conforme (catégorie CR1 manquante)
- Autonomie des batteries insuffisante (moins de 12 heures)
- Absence de surveillance de ligne sur les boucles en dérivation
La mise en conformité ne nécessite pas toujours le remplacement complet de l’installation. Dans de nombreux cas, un repositionnement des détecteurs, un redécoupage des zones ou un remplacement ciblé du câblage suffisent. Un diagnostic préalable permet d’identifier les écarts et de chiffrer les travaux nécessaires.
Attention
Toute modification significative de l’installation (extension, changement d’affectation, remplacement du tableau ECS) déclenche l’obligation de mise en conformité avec la version en vigueur de la norme NF S61-970. Un simple ajout de détecteurs peut imposer un redécoupage complet des zones.
Vérifications périodiques et maintenance
La norme NF S61-970 prescrit un programme de vérification régulier pour garantir le maintien en condition opérationnelle du SDI. Ces vérifications comprennent des essais fonctionnels (test de chaque détecteur par générateur de fumée ou source de chaleur), le contrôle des batteries et la vérification de l’ensemble du câblage.
Les fréquences minimales recommandées sont :
- Quotidien : vérification visuelle du tableau ECS (absence de défaut signalé)
- Trimestriel : test d’un échantillon représentatif de détecteurs
- Semestriel : vérification complète de l’installation par un technicien qualifié
- Annuel : visite de vérification réglementaire avec rapport écrit
Chaque intervention doit être consignée dans le registre de sécurité de l’établissement. Les détecteurs ont une durée de vie limitée (généralement 10 ans pour les détecteurs optiques) et doivent être remplacés selon les préconisations du fabricant. Un détecteur encrassé ou vieillissant perd en sensibilité et risque de ne pas détecter un départ de feu à temps.
Ce qu’il faut retenir
- La norme couvre toute la chaîne : choix des détecteurs, positionnement, découpage en zones, câblage et alimentation de secours.
- Les batteries doivent assurer 12 heures de veille + 10 minutes en alarme générale.
- Les vérifications périodiques (trimestrielles à annuelles) sont obligatoires pour maintenir la conformité.
Mise en conformite de votre detection incendie ?
Installation aux normes NF S61-970 et maintenance.
Articles sur le même sujet
Questions fréquentes sur la norme NF S61-970
Quelle est la différence entre la norme NF S61-970 et la norme NF EN 54 ?
La norme NF EN 54 certifie les performances individuelles des composants (détecteurs, ECS, déclencheurs manuels). La norme NF S61-970 encadre la manière dont ces composants sont installés dans un bâtiment : positionnement, câblage, découpage en zones et alimentation de secours. Les deux normes sont complémentaires et doivent être respectées simultanément.
Quelle surface maximale peut couvrir un détecteur optique de fumée ?
Selon la norme NF S61-970, un détecteur optique de fumée couvre une surface maximale de 60 m² en zone courante, avec une hauteur sous plafond inférieure à 8 mètres. Au-delà de cette hauteur, la surface de surveillance est réduite à 40 m². Ces valeurs peuvent être ajustées en fonction de la configuration du local et des conditions de ventilation.
Quand faut-il mettre une installation existante en conformité avec la NF S61-970 ?
Toute modification significative de l’installation (extension, changement d’usage d’un local, remplacement du tableau ECS) déclenche l’obligation de mise en conformité avec la version en vigueur de la norme. Un diagnostic permet d’identifier les écarts et de planifier les travaux sans nécessairement remplacer l’ensemble du système.
Quelle est l’autonomie minimale des batteries d’un SDI ?
La norme NF S61-970 impose une autonomie minimale de 12 heures en veille normale, suivies de 10 minutes en alarme générale. Cette exigence garantit le fonctionnement du système même en cas de coupure prolongée du réseau électrique principal. Les batteries doivent être vérifiées trimestriellement.
Les faux-plafonds doivent-ils être équipés de détecteurs ?
Oui, la norme NF S61-970 impose l’installation de détecteurs dans les faux-plafonds et les faux-planchers dès que leur hauteur dépasse 80 cm. Ces espaces cachés peuvent contenir des câbles électriques et représentent un risque de propagation de feu non détecté si aucun détecteur n’y est installé.
La norme NF S61-970 est un pilier de la sécurité incendie en France. Sa bonne application garantit une détection rapide et fiable, condition essentielle pour protéger les personnes et les biens. Si vous souhaitez vérifier la conformité de votre installation ou planifier une mise à niveau, nos équipes sont à votre disposition pour réaliser un diagnostic complet adapté à votre établissement.
