L’exutoire de désenfumage est un dispositif installé en toiture ou en façade haute d’un bâtiment pour évacuer les fumées et les gaz chauds en cas d’incendie. En permettant aux fumées de s’échapper par convection naturelle, il maintient les voies d’évacuation praticables et facilite l’intervention des secours. Le choix du type d’exutoire, son dimensionnement et sa conformité réglementaire conditionnent directement l’efficacité du désenfumage naturel.
Cet article détaille les différents types d’exutoires de désenfumage, les règles de dimensionnement applicables, et la réglementation qui encadre leur installation dans les bâtiments industriels, commerciaux et les ERP.
Alise SSI réalise l’étude, la fourniture et la pose sur toute la région Auvergne-Rhône-Alpes.
Qu’est-ce qu’un exutoire de désenfumage ?
Un exutoire de désenfumage (aussi appelé DENFC : dispositif d’évacuation naturelle de fumées et de chaleur) est un ouvrant installé en partie haute d’un bâtiment — généralement en toiture — qui s’ouvre automatiquement ou manuellement en cas d’incendie pour permettre l’évacuation des fumées par tirage thermique naturel.
Le principe physique est simple : les fumées chaudes, plus légères que l’air ambiant, montent naturellement vers le plafond. L’exutoire leur offre une voie de sortie vers l’extérieur, créant un appel d’air frais par les ouvertures basses du bâtiment (amenées d’air). Ce balayage naturel maintient une couche d’air respirable en partie basse, au-dessus des voies d’évacuation, pendant le temps nécessaire à l’évacuation des occupants.
Les fonctions essentielles d’un exutoire
- Évacuation des fumées : maintien de la visibilité dans les circulations pour l’évacuation des personnes et l’intervention des pompiers
- Évacuation de la chaleur : réduction de la température sous toiture pour retarder l’embrasement généralisé (flashover) et limiter les dommages structurels
- Réduction de la propagation : en diminuant la pression des gaz chauds sous le plafond, l’exutoire limite l’extension du feu aux zones adjacentes
- Ventilation quotidienne : certains exutoires double fonction (DENFC + ventilation) assurent également l’aération naturelle du bâtiment en fonctionnement normal
Les différents types d’exutoires
Le marché propose plusieurs types d’exutoires, chacun adapté à des configurations architecturales et des contraintes spécifiques. Le choix dépend de la pente de la toiture, de la hauteur du bâtiment, des conditions climatiques et des exigences de ventilation quotidienne.
L’exutoire à volet
C’est le type le plus courant dans les bâtiments industriels et les entrepôts. Il se compose d’un ou deux volets articulés sur un costière (cadre de relevage posé sur la toiture). En position fermée, les volets assurent l’étanchéité à l’eau et l’isolation thermique. En cas d’incendie, un vérin pneumatique, électrique ou à cartouche pyrotechnique ouvre les volets en quelques secondes. Les exutoires à volet sont disponibles en surface utile de 0,5 à 6 m² et s’adaptent à toutes les pentes de toiture jusqu’à 30°.
L’exutoire à translation (coulissant)
Le volet glisse latéralement sur des rails, ce qui est avantageux lorsque la hauteur disponible au-dessus de la toiture est limitée (présence de lignes électriques, terrasses accessibles). Ce type d’exutoire est fréquent sur les toitures-terrasses des bâtiments commerciaux et tertiaires. Sa surface utile peut atteindre 4 m².
L’exutoire ponctuel (lanterneau)
Intégré dans un lanterneau de toiture, il combine éclairage naturel et désenfumage. Le vitrage (polycarbonate ou verre) s’ouvre ou se détache en cas d’incendie. Certains modèles à fusible thermique fondent automatiquement au contact des fumées chaudes, créant une ouverture sans mécanisme actif. Les lanterneaux sont courants dans les centres commerciaux, les halls d’exposition et les atriums.
L’exutoire en façade (ouvrant de désenfumage)
Lorsque l’installation en toiture est impossible (bâtiments à plusieurs niveaux, toiture inaccessible), les ouvrants de désenfumage en façade haute constituent une alternative. Ils doivent être situés dans le tiers supérieur du local et leur surface utile est majorée par rapport aux exutoires en toiture (coefficient correcteur selon la position). Cette solution est encadrée par l’instruction technique IT 246 pour les ERP.
Dimensionnement : surface utile et règles de calcul
Le dimensionnement des exutoires de désenfumage repose sur un calcul précis qui prend en compte la surface du local, sa hauteur, sa destination, et la classe de risque. La surface utile d’ouverture (SUO) est la donnée clé : c’est la surface réelle par laquelle les fumées s’échappent, et non la surface hors-tout de l’exutoire.
Le rapport surface utile / surface au sol
La réglementation impose un rapport minimal entre la surface utile totale des exutoires et la surface au sol du local à désenfumer. Ce rapport varie selon les textes applicables :
- Entrepôts et ICPE (arrêté du 24 septembre 2020) : surface utile minimale de 2 % de la surface au sol, dans chaque canton de désenfumage
- ERP (IT 246) : le calcul est plus complexe et dépend du type d’ERP, de la hauteur sous plafond et de la surface du canton. Le ratio varie de 1/100 à 1/200 de la surface du canton
- Code du travail : 1/100 de la surface des locaux pour les ouvrants en façade assurant le désenfumage
Les cantons de désenfumage

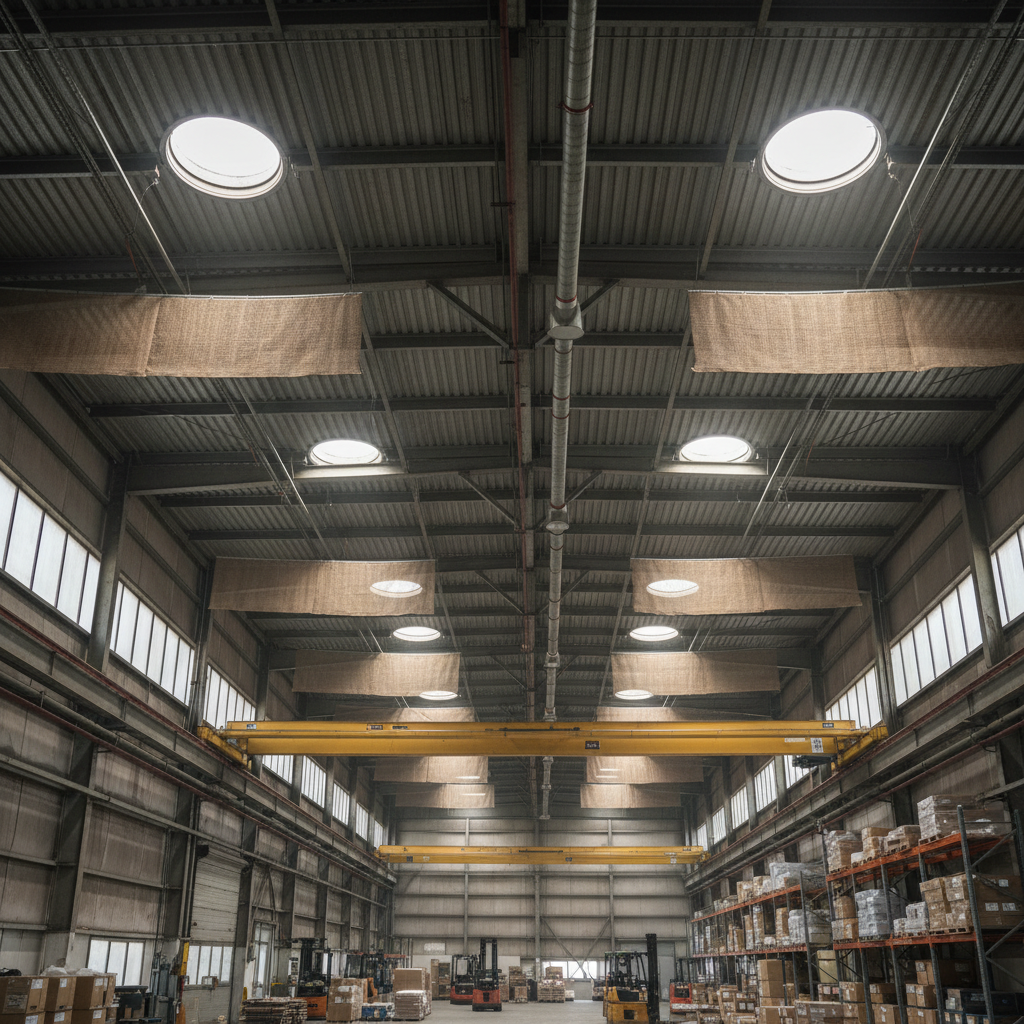

Un canton de désenfumage est une subdivision du volume à désenfumer, délimitée par des écrans de cantonnement (panneaux verticaux suspendus sous la toiture). Chaque canton fonctionne comme une unité indépendante avec ses propres exutoires et amenées d’air. La surface maximale d’un canton est de 1 600 m² pour les ERP et de 1 600 à 2 000 m² pour les entrepôts ICPE. La longueur maximale est de 60 mètres.
Les écrans de cantonnement doivent descendre au minimum à 0,50 m sous la sous-face de la toiture (ou du plancher haut) et avoir une stabilité au feu de 15 minutes minimum. Leur rôle est de contenir les fumées au-dessus du canton sinistré et d’empêcher leur migration vers les cantons adjacents.
| Type de bâtiment | Surface utile minimale | Canton max | Texte de référence |
|---|---|---|---|
| Entrepôt ICPE | 2 % de la surface au sol | 1 600 à 2 000 m² | Arrêté du 24/09/2020 |
| ERP (locaux) | 1/100 à 1/200 du canton | 1 600 m² | IT 246 |
| ERP (circulations) | Calcul par unité de passage | — | IT 246 |
| Code du travail | 1/100 de la surface | — | R4216-2 et suivants |
Réglementation et normes applicables
La norme NF EN 12101-2
La norme européenne NF EN 12101-2 définit les exigences de performance des DENFC (dispositifs d’évacuation naturelle de fumées et de chaleur). Elle fixe les critères d’essai pour la fiabilité d’ouverture (1 000 cycles), la résistance au vent, l’étanchéité à l’eau, la résistance à la charge de neige, et l’aérodynamique (coefficient de débit Cv et coefficient aérodynamique Cva). Tout exutoire installé en France doit être marqué CE et conforme à cette norme.
L’instruction technique IT 246
Pour les ERP, l’instruction technique IT 246 constitue le document de référence pour la conception du désenfumage naturel. Elle détaille les méthodes de calcul des surfaces utiles, les règles de positionnement des exutoires et des amenées d’air, les exigences pour les écrans de cantonnement, et les principes de commande (manuelle et automatique).
Les arrêtés ICPE
Pour les entrepôts soumis à la réglementation ICPE (rubriques 1510, 1530, 1532, 2662, 2663), l’arrêté du 24 septembre 2020 (anciennement arrêté du 11 avril 2017) impose des exigences spécifiques de désenfumage naturel avec des seuils de surface utile, des distances maximales entre exutoires, et des exigences de résistance au feu.
Installation et positionnement
Les règles de positionnement en toiture
Les exutoires doivent être répartis uniformément sur la surface du canton de désenfumage. La distance entre deux exutoires ne doit pas dépasser 4 fois la hauteur sous plafond (règle empirique courante). En ICPE, l’arrêté impose que les exutoires soient implantés de manière à éviter les zones mortes (angles, recoins) où les fumées pourraient stagner sans être évacuées.
Chaque exutoire doit être posé sur une costière (cadre de relevage) d’une hauteur minimale de 15 à 30 cm au-dessus du plan de toiture, pour éviter que l’eau de pluie ne pénètre dans le bâtiment et pour favoriser l’aérodynamique de l’évacuation des fumées. La costière doit être coupe-feu si elle traverse un élément de structure résistant au feu.
Les amenées d’air complémentaires
Le désenfumage naturel ne fonctionne que si l’air frais peut entrer par le bas du bâtiment pour remplacer les fumées évacuées en haut. La surface totale des amenées d’air doit être au moins égale à la surface totale des exutoires. Les amenées d’air sont généralement des ouvrants en façade basse (portes, impostes, volets motorisés) commandés par le même dispositif que les exutoires.
La commande et l’asservissement

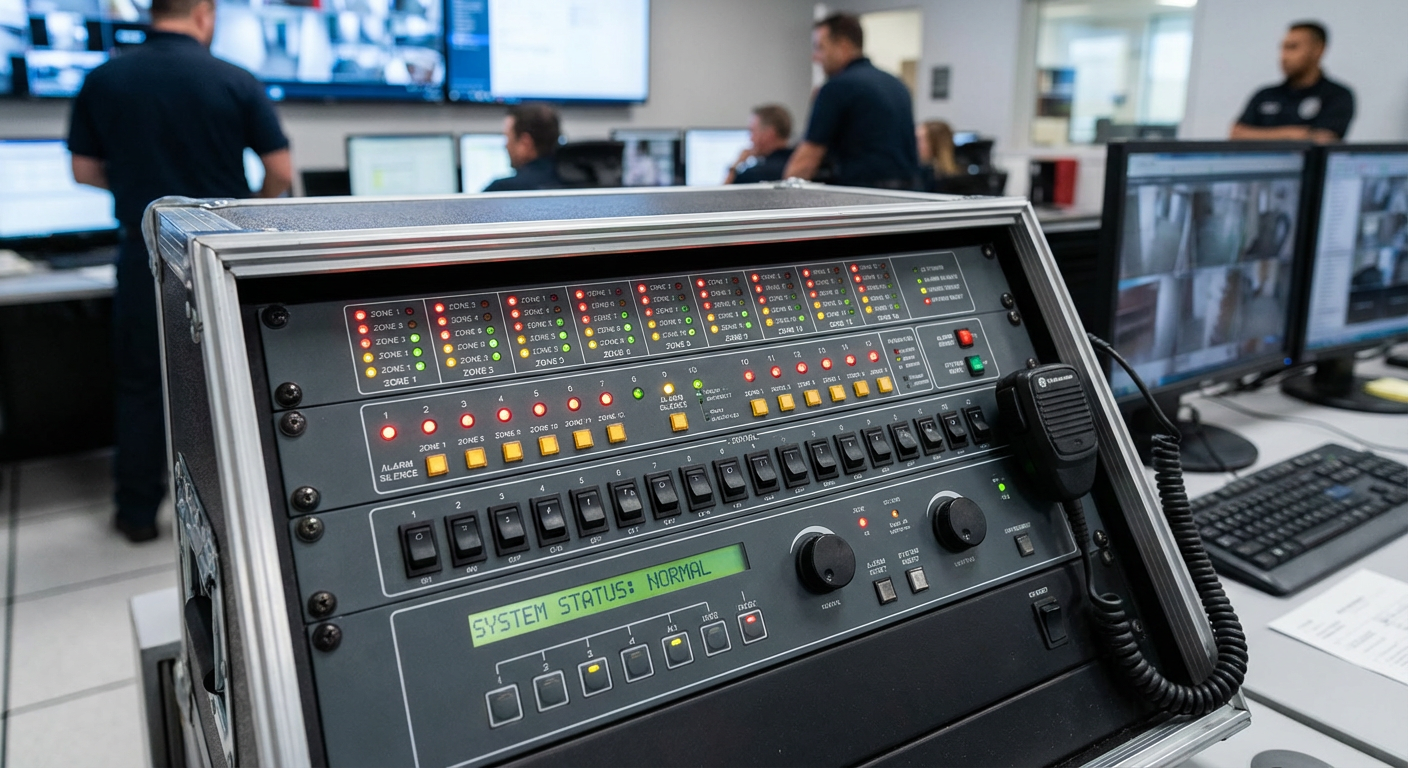

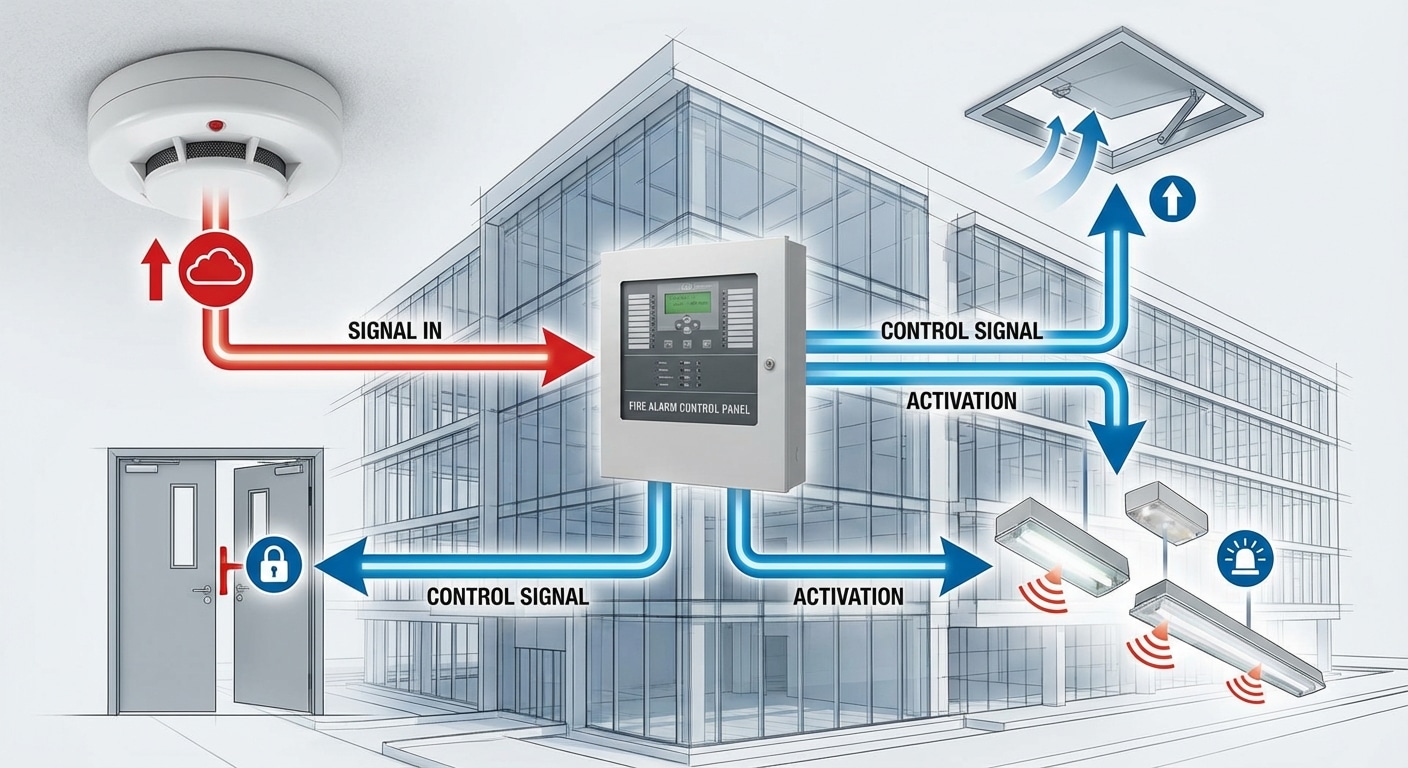

Les exutoires doivent pouvoir être ouverts de deux manières : automatiquement par la détection incendie (via la centrale de mise en sécurité incendie) et manuellement par un déclencheur situé à proximité des accès (boîtier à membrane défonçable). La commande manuelle est obligatoire dans tous les cas, même si la commande automatique est en place. Les câbles de commande doivent être résistants au feu (CR1) sur tout leur parcours.
Nos techniciens Alise SSI dimensionnent et posent vos exutoires conformément aux normes en vigueur.
Maintenance et vérifications obligatoires
Un exutoire de désenfumage qui ne s’ouvre pas le jour de l’incendie équivaut à un exutoire inexistant. La maintenance régulière est donc critique pour garantir la fiabilité du dispositif, souvent sollicité après des années d’inactivité.
Les vérifications semestrielles

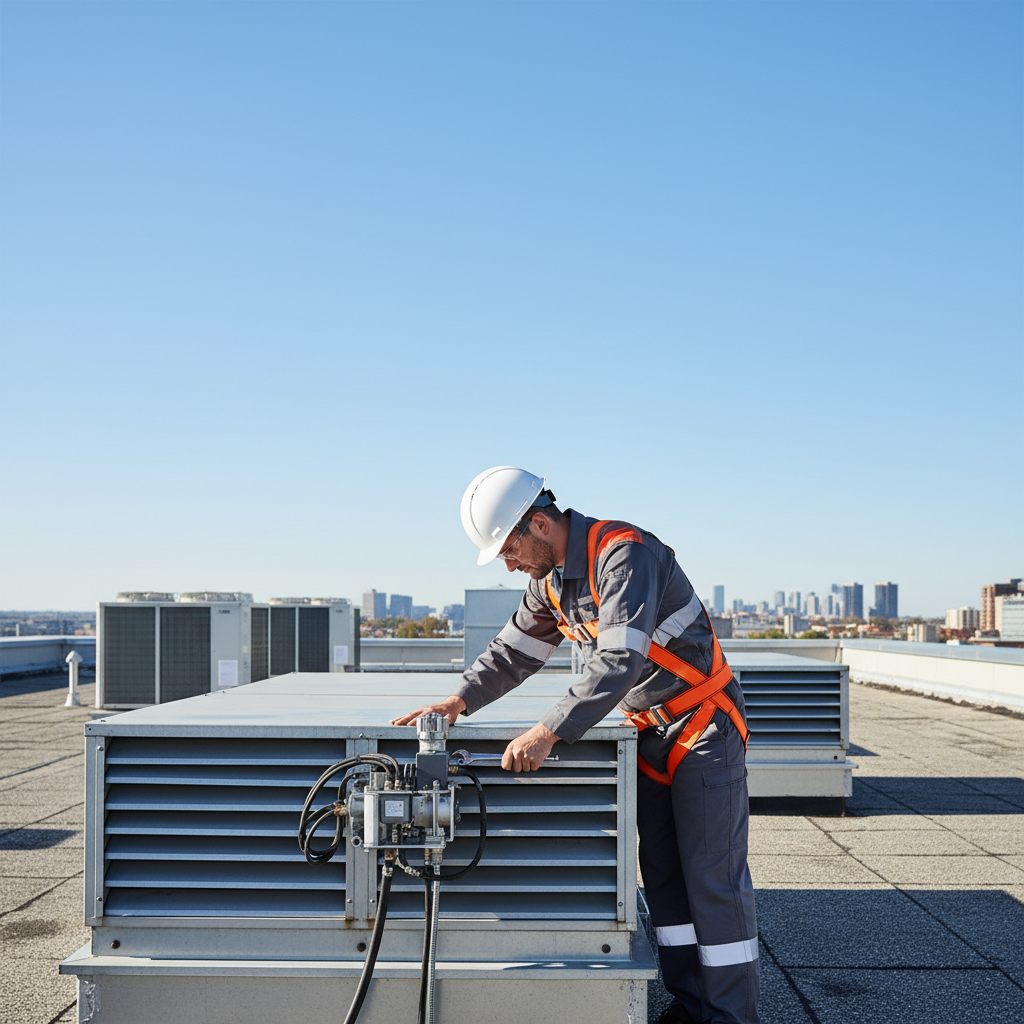

Tous les six mois, un technicien qualifié doit procéder à un essai fonctionnel de chaque exutoire : vérification de l’ouverture complète (angle et vitesse), contrôle de l’état des vérins et des mécanismes de déclenchement, inspection visuelle des joints d’étanchéité et des fixations. Les résultats sont consignés dans le registre de sécurité de l’établissement.
La vérification annuelle complète
Une fois par an, un organisme agréé ou un installateur qualifié réalise une inspection approfondie incluant le test de chaque commande (automatique et manuelle), la vérification de la surface utile (pas d’obstruction partielle), le contrôle des écrans de cantonnement et des amenées d’air, et la vérification de la conformité avec le dossier technique initial.
Le remplacement préventif
Les vérins pneumatiques ont une durée de vie de 10 à 15 ans. Les joints d’étanchéité doivent être remplacés tous les 8 à 12 ans. Les cartouches pyrotechniques (pour les exutoires à déclenchement thermique direct) ont une date de péremption et doivent être remplacées avant échéance. Un programme de maintenance préventive permet de planifier ces remplacements sans attendre la panne.
Coût et retour sur investissement
Le prix d’un exutoire de désenfumage varie selon sa taille, son type de commande et ses performances aérodynamiques. Un exutoire à volet de 1 m² de surface utile coûte entre 800 et 1 500 euros HT, fourniture seule. La pose (costière, raccordement électrique, câblage de commande) ajoute 500 à 1 000 euros par unité.
Pour un entrepôt de 5 000 m² nécessitant 100 m² de surface utile de désenfumage (2 %), il faut compter environ 50 exutoires de 2 m² chacun, soit un budget global de 100 000 à 150 000 euros HT (fourniture et pose). Ce coût inclut les costières, les amenées d’air, le câblage de commande et le raccordement à la centrale de désenfumage.
Le retour sur investissement est difficile à chiffrer car il relève de la prévention : un système de désenfumage performant réduit les pertes humaines et matérielles en cas d’incendie, facilite l’intervention des pompiers, et satisfait aux obligations réglementaires dont le non-respect expose à des sanctions (fermeture administrative, amendes, responsabilité pénale).
« Le désenfumage naturel par exutoires reste la solution la plus efficace et la moins coûteuse pour les bâtiments de grande surface à simple rez-de-chaussée. Sa simplicité mécanique lui confère une fiabilité supérieure aux systèmes mécaniques pour ce type de configuration. »
— Source : CNPP, Traité pratique de sécurité incendie, édition 2024
Questions fréquentes
Quelle est la différence entre un exutoire de désenfumage et une trappe de désenfumage ?
Peut-on utiliser des exutoires de désenfumage pour la ventilation quotidienne ?
Combien d’exutoires faut-il pour un entrepôt de 3 000 m² ?
Les exutoires de désenfumage sont-ils obligatoires dans tous les bâtiments ?
Que faire si un exutoire ne s’ouvre plus lors du test semestriel ?
